一、組合與安裝
1 主機固定
PC-3110RS本變送器可盤面式、2 吋管式、壁掛式安裝。

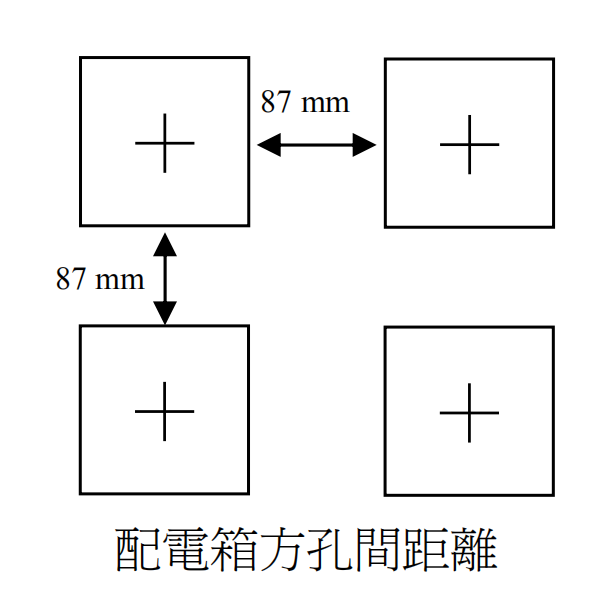

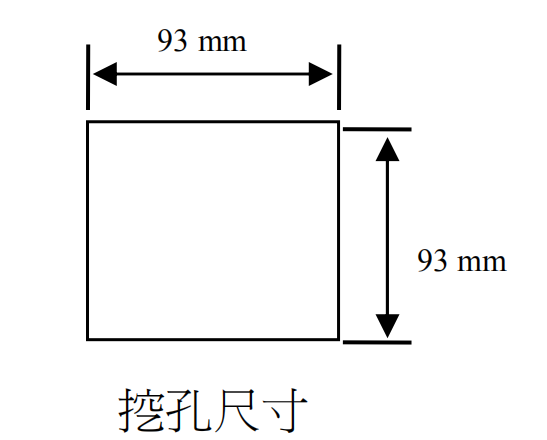

盤面式安裝請預先在配電箱面板上留一 93 mm × 93 mm 的方孔，變送器從配電箱之面板

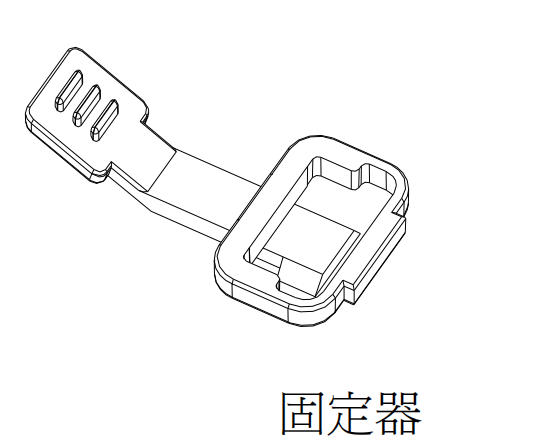

直接放入，將變送器所附之固定器由後方套入，卡進固定槽內。

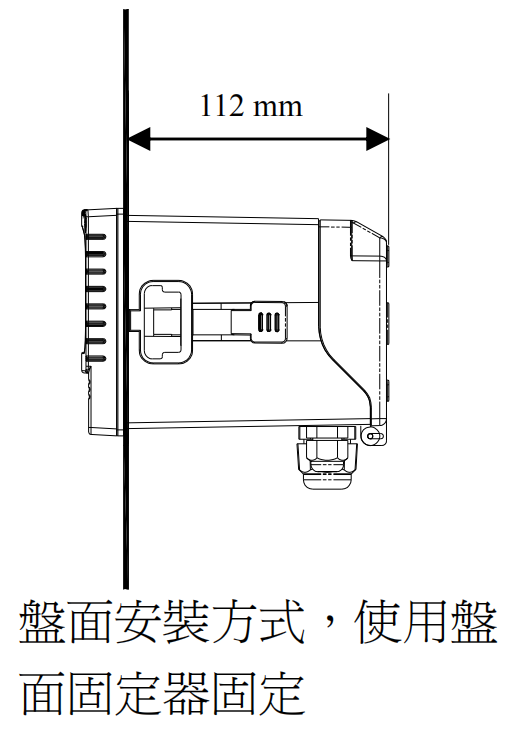

2 盤面式安裝參考圖

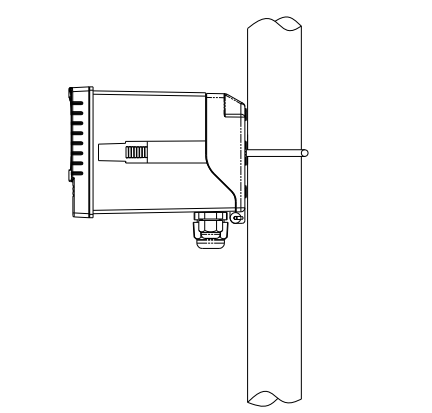

管式安裝方式，
使用 U 型管卡(選購)固定，
訂購編號：5333027
將後殼上 2 孔打穿後放置 U 型管卡固定，再將變送器附件防水塞由內部塞入 2 孔中，防止水氣滲入。

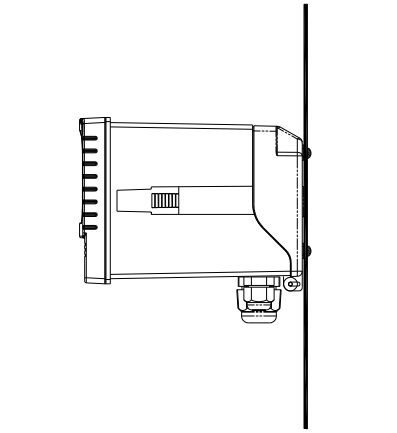

PC-3110RS壁掛安裝方式使用4個M4螺絲固定

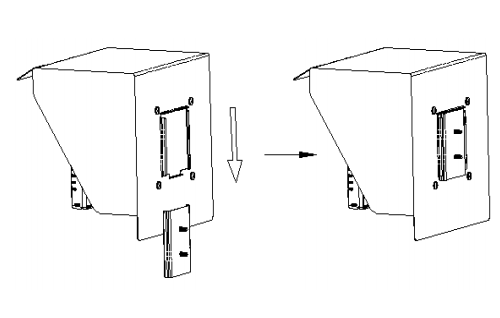

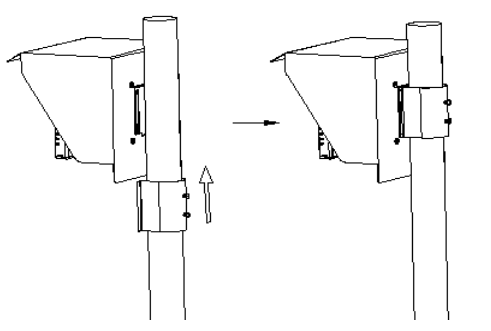

防護罩(選購)管式安裝方式
訂購編號：8-35＋8-35-1＋8-35-3

PC-3110RS防護罩(選購)壁掛式安裝方式
訂購編號：8-35＋8-35-2＋8-35-3

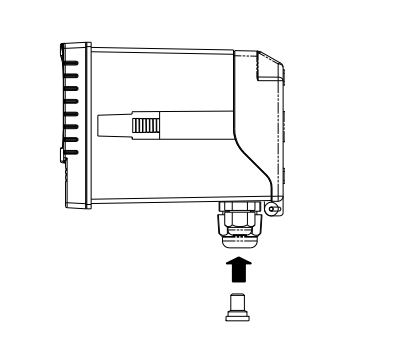

將變送器附件單孔夾緊圈塞棒由下方塞入不使用的電纜固定頭中，並將電纜固定頭旋緊防止水氣滲入。

3. PC-3110RS感測電極及電極保護管的組合
電極纜線剝線方法

a. 透明中心軸線外層披覆導電橡皮層與金屬網層，剝線時先將金屬網線層剝離捲成如圖示之金屬網線，且務必將中心軸線外之導電橡皮層剝離。
b. 纜線延伸至主機，除專用的接線盒外，中間不能有任何接點，需直接將纜線的中心軸接至主機背面的 GLASS 接點，金屬網線接至 Ref.接點。

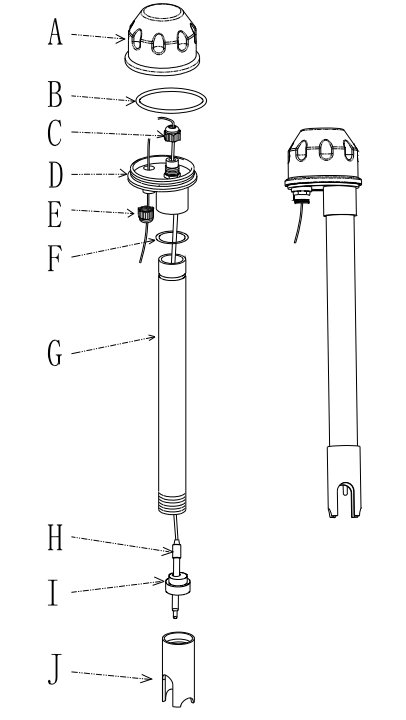

電極保護管(PP-100A)組裝方式（選購）

A------圓形接線盒上蓋
B------O 形環
C------電纜固定頭 MG16A
D------圓形接線盒下蓋
E------電纜固定頭 MG16A
F------ O 形環
G------PP 電極保護管
H------感測電極
I-------橡膠電極座
I-------橡膠電極座

1. 將（H）感測電極纜線穿過（G）PP 電極保護管。
2. 先將（H）感測電極適當潤濕，以方便穿入（I）橡膠電極座內，下沿露出約 5cm。
3. 將套好之（I）橡膠電極座套回（G）PP 電極保護管內，並將（J）PP 管保護套鎖緊。
4. 將（H）感測電極之纜線穿過（D）圓形接線盒下蓋及（C）電纜固定頭 MG16A，將（D）圓形接線盒下蓋緊套住（G）PP 電極保護管。
5. 預留 15cm 纜線於 PP 管內後將（C）電纜固定頭 MG16A 鎖緊，並於上方預留（H)感測電極之纜線約 12-14cm 後，依電極纜線剝線法剝線。(電纜固定頭 MG16A 務必鎖緊，以達防水效果)
6. 將電極中心軸端子固定在圓形接線底座 1 號端子座上，將電極網線端子固定在 3 號端子座上。(請參考第 2.5 節接線盒接線說明)
7. 延長纜線穿過（D）圓形接線盒下蓋上的（E）電纜固定頭 MG16A，並將其鎖緊，留 12-14cm 在盒內剝線。(電纜固定頭 MG16A 務必鎖緊，以達防水效果)
8. 延長導線中心軸在 1 號端子座與電極中心軸並接，延長纜線網線固定在 3 號端子座與電極網線並接，鎖緊（A）圓形接線盒上蓋，完成組裝。

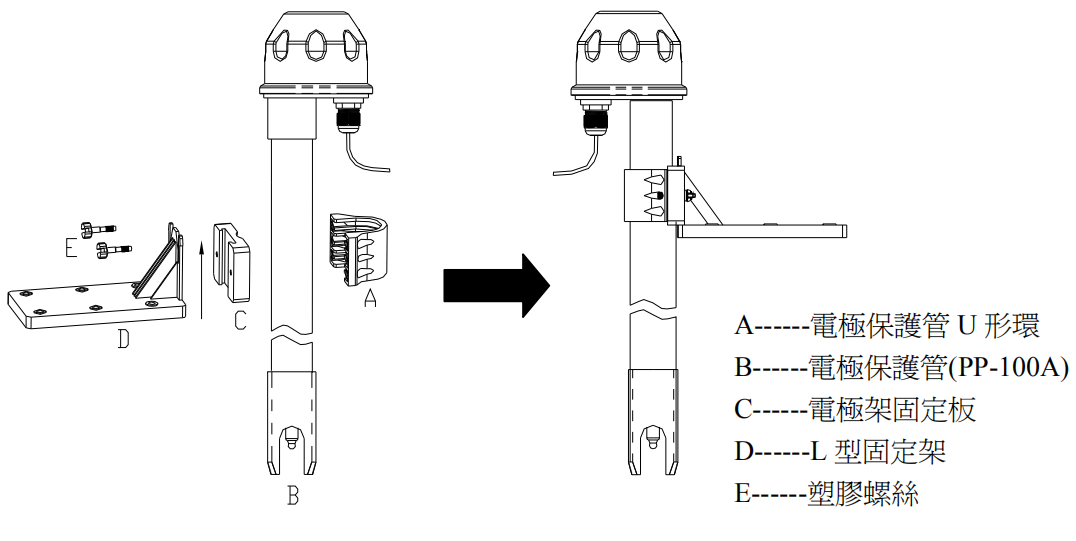

PC-3110RS固定架組裝方式：
本公司的電極固定架採用 L 型固定架，可依現場的需要，在水池邊找適當的位置用鋼釘或膨脹螺絲固定。

1. 將（C）電極架固定板套在（D）L 型固定架上。
2. 將（A）電極保護管 U 形環套在（B）電極保護管(PP-100A)上。
3. 將 1.和 2.項的組合品用（E）塑膠螺絲鎖緊固定。

二，PC-3110RS電極與電氣配線

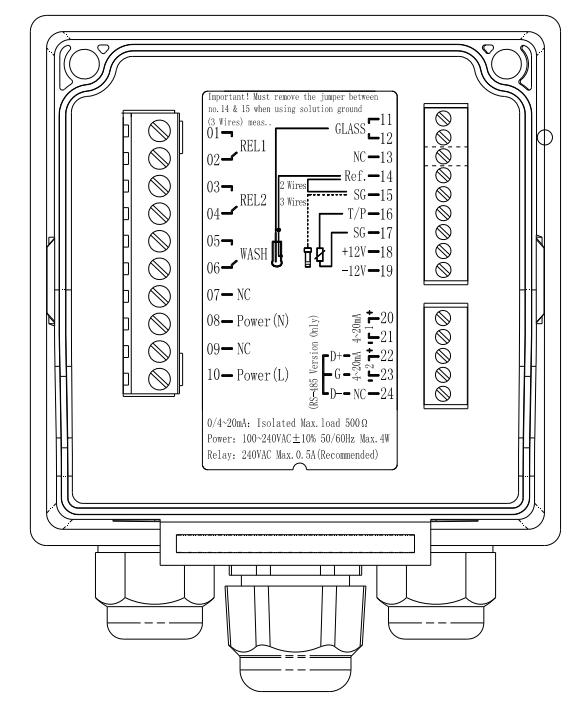

背板接線圖

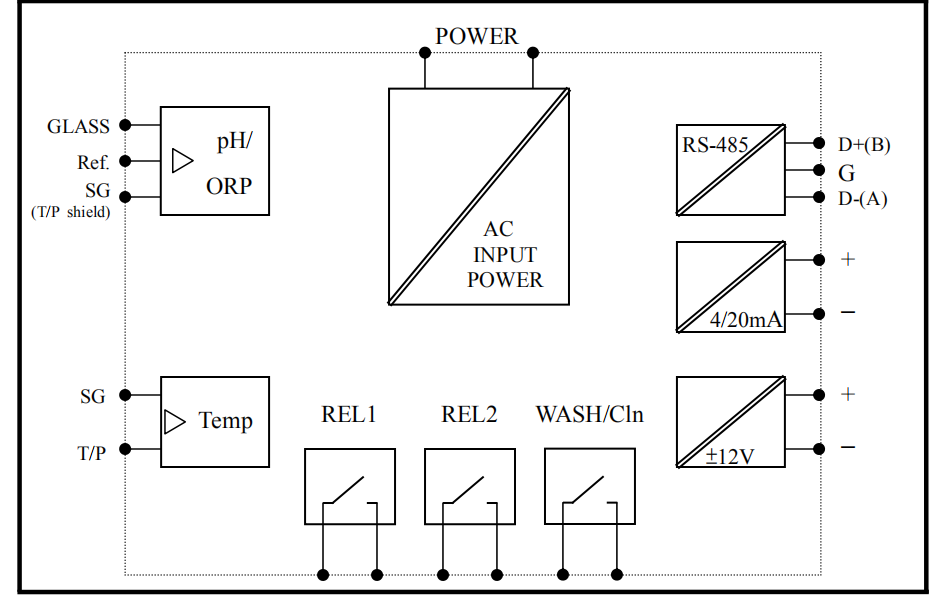

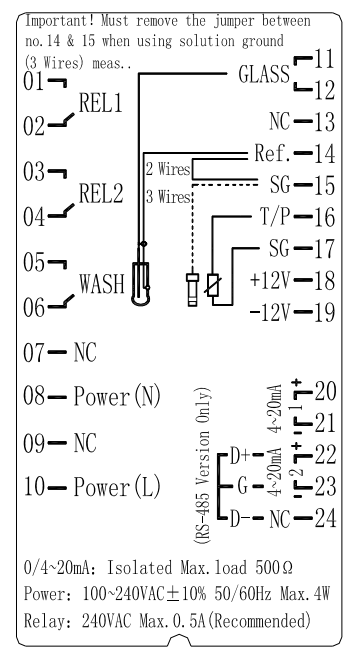

背板接點功能圖

PC-3110RS背板端子接點說明

REL1：第一點警報控制，外接繼電器接點。
REL2：第二點警報控制，外接繼電器接點。
WASH：外接清洗裝置繼電器接點。
NC：空腳。
Power(N)：100~240AC 電源接線端。
NC：空腳。
Power(L)：100~240AC 電源接線端。
GLASS：接 pH/ORP 電極信號線之中心軸。
NC：空腳。
Ref.：接 pH/ORP 電極信號線之網線。
SG：接地棒接點。若使用二線式接法時，接點須與 Ref.短路(出廠時即附短路片短路)
T/P：接溫度探棒之一端。
SG：接溫度探棒之另一端，或做 ±12V 的地電位。
DC±12V：直流電壓±12V 輸出接點。(限使用於本公司傳訊器 PH-300T)
4~20mA +端：pH/ORP 電流輸出接點+端，供外接記錄器或 PLC 控制。
4~20mA -端：pH/ORP 電流輸出接點-端，供外接記錄器或 PLC 控制。
4~20mA +端 / D+(B)：RS-485 輸出之 D+(B)。
4~20mA -端 / G：RS-485 輸出之 GND。
NC / D-(A)：RS-485 輸出之 D-(A)。

PH-300T 傳訊器的安裝（選購）
PH-300T 傳訊器以安裝在電極保護管上為主，亦可壁掛式及管式安裝等。做為遠距傳輸功能，當變送器與電極距離超過 30 米以上建議選購使用以避免電極信號衰減，更方便現場觀看測值與校正。

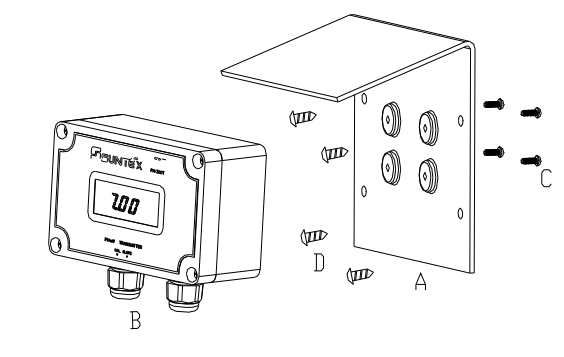

壁掛式安裝參考圖：

A------PH-300T 雨遮
B------PH-300T 傳訊器
C------圓頭不鏽鋼螺絲 4×15
D------自攻螺絲(客戶自訂)

1. 將（A）PH-300T 雨遮與（B）PH-300T 傳訊器用（C）圓頭不鏽鋼螺絲 4×15 固定。
2. 將 1.項的組合品用（D）自攻螺絲固定在牆面上。

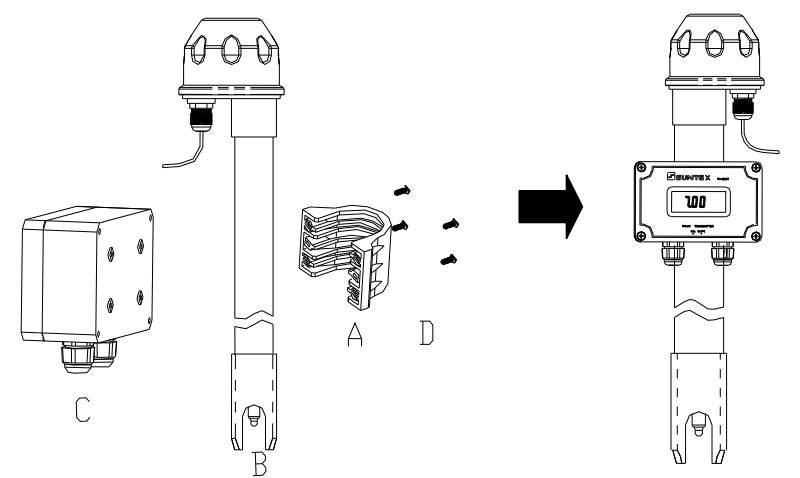

管式安裝參考圖：

A------電極保護管 U 形環
B------電極保護管(PP-100A)
C------PH-300T 傳訊器
D------圓頭不鏽鋼螺絲 4×15

1. 將（A）電極保護管 U 形環套在（B）電極保護管(PP-100A)上。
2. 將 1.項的組合品與（C）PH-300T 傳訊器用（D）圓頭不鏽鋼螺絲 4×15 固定。

變送器與 PH-300T 傳訊器間之連線
A. PH-300T 傳訊器接線端子之 GLASS 點接電極之中心軸。（注意：黑色導電橡皮需剝除）PH-300T 傳訊器接線端子之 REF.點接電極之網線。
B. 二線式與三線式配線方法請參考下頁第 3.6 節電極配線參考圖。
C. PH-300T 傳訊器接線端子之 PT-1000 為接溫度探棒 PT-1000 做自動補償或使用固定溫度補償電阻用。
D. PH-300T 傳訊器接線端子之 V+與 V-分別接至變送器之 DC12V + 與 -。
E. PH-300T 傳訊器接線端子之 S+與 S-分別接至變送器之 GLASS 與 Ref.上。
F. PH-300T 傳訊器端子之 I+與 I-為 4-20mA 輸出，可接至其它接收電流信號之裝置。

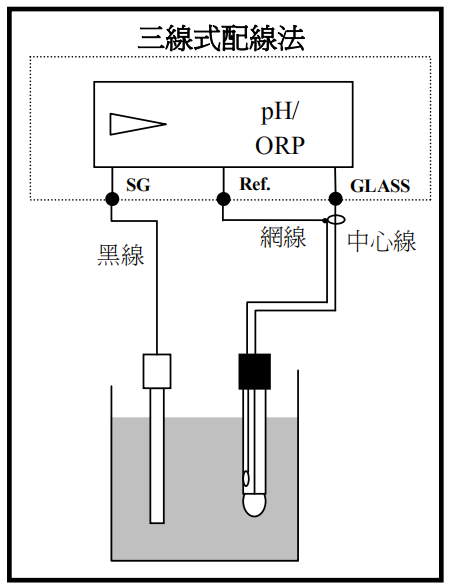

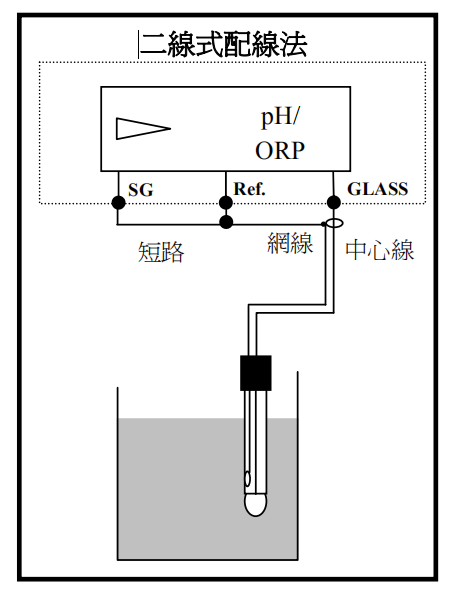

電極配線參考圖

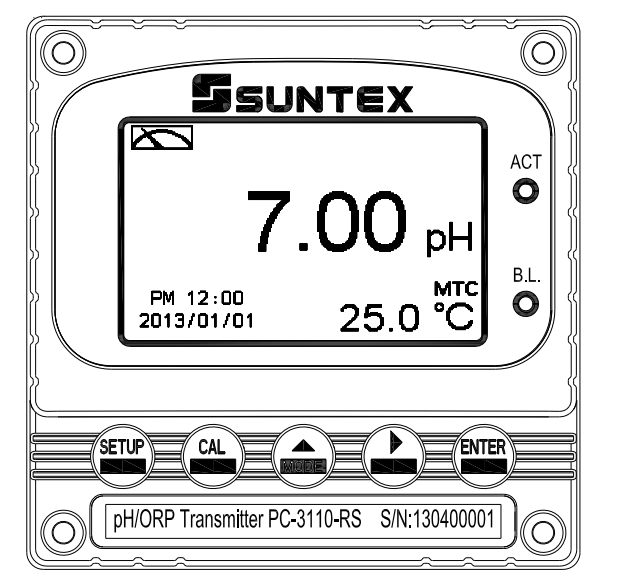

三，面板介绍

按鍵說明
為防止非使用人員之不當操作，在進入參數設定模式與校正模式時，皆採複合鍵操作，
並可啟用密碼保護，各鍵功能說明如下：
SEYUP:於參數設定模式時，按本鍵回到上一層參數設定選項/動作，連續按本鍵返回測量模式。
CAL:於校正模式時，按本鍵回到上一層校正設定選項/動作，連續按本鍵返回測量模式。
MODE:1.於參數設定模式及校正模式下為向左選擇項目或切換頁面。
2.在調整數值時，本鍵為向上調整數字大小。
>:1.於參數設定模式及校正模式下為向右選擇項目或切換頁面。
2.在調整數值時，本鍵為向下調整數字大小。
ENTER:確認先前的操作程序或設定為正確，按本鍵確認並進入下一程序或設定。

LED 指示燈
ACT:為清洗控制繼電器(Clean)、加藥控制繼電器(Relay 1、Relay 2)動作指示燈。
B.L.光敏感應器，於自動背光模式時隨環境亮度自動控制背光之啟動或關閉。

清洗
進入清洗(Clean)選項，選擇開啟或關閉此功能，若選擇開啟，接著輸入清洗裝置自動開啟(Clean ON)、關閉(Clean OFF)時間，及遲滯值(Hys.，Hysteresis)，各參數間的關係與意義可參考方框內的說明圖。註：在開啟此功能情況下，若開啟或關閉時間中有任一值設為 0，則本機將自動停止本功能。若在測量模式啟動清洗程序，螢幕於上方顯示”Clean Running”符號，顯示數值將維持在清洗前的最後一次測量值，若於清洗程序下進入參數設定模式或校正模式，本機將停止清洗程序。

保養
本公司所生產之變送器在一般正常操作情況下，無須做任何保養，唯PC-3110RS電極需定期的清洗
及校正，以確保獲得精確穩定之測量值及保持系統動作正常。
而電極的清洗週期需依測試水樣的污染程度而定，一般而言，最好能夠每星期定期清洗保養一次；
